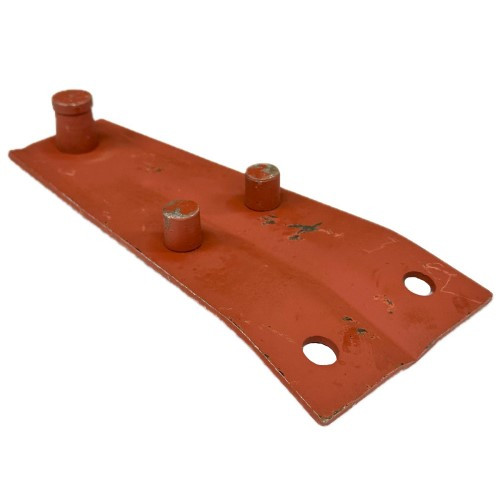

Держатель ножа роторной косилки 8245-036-010-309 крепится двумя болтами к тарелке.
На держатель устанавливается нож косилки.
- Длина - 205 мм
- Ширина стороны установочного крепления - 95 мм
- Диаметр отверстий для крепления - 12 мм
- Расстояние по центрам под установочные болты - 55 мм
- Ширина стороны крепления ножа - 55 мм
Позиція № 15
Склад ріжучого апарату роторної косарки Wirax
№ на мал. | Найменування | Каталоговий номер | Кол-во |
|
Ротор в зборі | 8245-036-010-780 | 2 |
1 | Втулка барабана | 8245-036-010-747 | 2 |
1 | Конус ротора | 8245-036-010-747 | 2 |
2 | Дистанційний захист | 8245-036-010-031 | 2 |
3 | Гвинт M12x50 | 8245-036-000-033 | 12 |
4 | Підшипник 6209 (180209) | PN-85/M-86100 | 2 |
5 | Дистанційне кільце | 8245-036-000-046 | 2 |
6 | Зварений ключ | 8245-036-000-059 | 1 |
7 | Монтажні щипці | 8245-036-000-061 | 1 |
8 | Регулююча шайба діаметр 50x62x0,1 | 8245-036-010-057 | по потр. |
Регулююча шайба діаметр 50x62x0,3 |
8245-036-010-060 |
||
Регулююча шайба діаметр 50x62x0,5 | 8245-036-010-070 | ||
Регулююча шайба діаметр 50x62x1,0 | 8245-036-010-085 | ||
9 | Регулююча шайба діаметр 25x55x0,1 | 8245-036-010-098 | по потр. |
Регулююча шайба діаметр 25x55x0,3 | 8245-036-010-105 | ||
Регулююча шайба діаметр 25x55x0,5 | 8245-036-010-118 | ||
Регулююча шайба діаметр 25x55x1,0 | 8245-036-010-120 | ||
10 | Приводний вал | 8245-036-010-017(617) | 2 |
11 | Мале зубчасте колісо | 8245-036-010-660 | 2 |
12 | Призматичний шпунт A8x7x32 | PN-70/M-85005 | 2 |
13 | Маточина робочої тарілки | 8245-036-010-790 | 2 |
13 | Маточина робочої тарілки | 8245-036-010-790 | 2 |
14 | Отгибающаяся підкладка | 8245-036-010-699 | 4 |
15 | Тримач ножа | 8245-036-010-309 | 6 |
16 | Кожух барабана | 8245-036-010-721 | 2 |
17 | Маточина ковзаючій тарілки | 8245-036-010-775 | 2 |
18 | Опорна тарілка | 8245-036-010-340 | 2 |
19 | Дистанційна тарілка для високого скошування | 8245-036-000-020 | 2 |
20 | Кожух барабана захисний | 8245-036-010-365 | 2 |
21 | Робоча тарілка верхня | 8245-036-010-340 | 2 |
22 | Кожух | 8245-036-010-393 | 12 |
23 | Конусне кільце | 8245-036-010-400 | 12 |
24 | Кожух, заглушка ротора | 8245-036-010-413 | 2 |
25 | Кришка | 8245-036-010-439 | 2 |
26 | Ніж | 8245-036-010-454 | 6 |
26 | Ніж | 8245-036-010-454 | 6 |
26 | Ніж | 8245-036-010-454 | 6 |
26 | Ніж | 8245-036-010-454 | 6 |
27 | Регулююча шайба діаметр 45x55x1,0 | 8245-036-010-467 | по потр. |
Регулююча шайба діаметр 45x55x0,3 | 8245-036-010-470 | ||
Регулююча шайба діаметр 45x55x0,5 | 8245-036-010-482 | ||
Регулююча шайба діаметр 45x55x1,0 | 8245-036-010-495 | ||
28 | Гвинт M12x25-10.9 | 8245-036-010-502 | 12 |
29 | Болт кріплення тримача ножа М12x25 | 8245-036-010-515 | 12 |
30 | Ковзаюча тарілка нижня | 8245-036-010-528 | 2 |
31 | Ковзаюча тарілка для високого скошування | 8245-036-000-018 | 2 |
32 | Кругле ущільнююче кільце 70x3,5 | 8245-036-010-543 | 2 |
33 | Спеціальна підкладка | 8245-036-010-556 | 2 |
34 | Стопорне пружинне кільце Z25 | PN-81/M-85111 | 4 |
35 | Призматичний шпунт A8x7x80 | PN-70/M-85005 | 2 |
36 | Підшипник 6209 2RS | PN-85/M-86100 | 2 |
37 | Підшипник 6210 | PN-85/M-86100 | 2 |
38 | Підшипник 6305 | PN-85/M-86100 | 2 |
39 | Стопорне пружинне кільце Z45 | PN-81/M-85111 | 2 |
40 | Манжета 40х62х10 | PN-72/M-86964 | 2 |
41 | Фетровый ущільнювач 5x8x12 | PN-77/M-86012 | 2 |
42 | Гвинт M10x20-8.8-A-Fe/Zn8c | PN-85/M-82105 | 20 |
43 | Гвинт M10x25-8.8-A-Fe/Zn8c | PN-85/M-82105 | 8 |
44 | Гайка M12-8-A-Fe/Zn8c | PN-86/M-82144 | 12 |
45 | Пружинна шайба 10,2-Fe/Zn5 | PN-77/M-82008 | 8 |
46 | Пружинна шайба 12,2-Fe/Zn5 | PN-77/M-82008 | 12 |
47 | Гвинт M10x30-8.8-A-Fe/Zn8c | PN-85/M-82105 | 12 |
48 | Стопорне пружинне кільце W90 | PN-81/M-85111 | 2 |
49 | Гвинт M10x25-8.8-A-Fe/Zn8c | PN-85/M-82105 | 12 |
50 | Отгибна підкладка | 8245-036-010-120 | 6 |
51 | Гвинт M10x30-8.8-A-Fe/Zn8c | PN-85/M-82105 | 12 |
52 | Підшипник 6210 | PN-85/M-86100 | 2 |
Характеристики
Основні атрибути | |
---|---|
Виробник | Wirax |
Країна виробник | Польща |
Інформація для замовлення
- Ціна: 165 ₴
